Электромобиль из шуруповерта
Статья: Токмаков Н.М., Сыктывкар, 2009 г.
Эпиграф:
Вращается тяжко шихтованный ротор,
Пытаясь отчаянно статор догнать,
Но статора поле с презрением гордым
По фазе вперёд забегает опять.
Редкий малыш не мечтает поездить на машинке, а иметь собственный вообще счастье. Эти двое малышей-карандашей благодаря своему
папе имеют такую мечту и не простую а электрическую. Педали крутить не надо, треска двигателя и дыма тоже нет. Да и маме радость, меньше стирки.
Автор и конструктор машины Горчаков Валентин, 32 года, живет в г.Горловка (Украина, Донецкая обл.). Когда-то закончил
автотранспортный техникум, работает автослесарем. На фото (см. галерею ниже) сделанное 11 мая 2009, у Славика (водитель) день рождения - 4 года. Игорю (пассажир) - 2,5.
Все началось с того, что мой друг к подаренной его сыну педальной машинке пристроил б/у шуруповерт с цепной передачей на
одно колесо и мотоциклетный аккумулятор. Позже, когда у самого появился наследник, начал разработку проекта с учетом выявленных недостатков
(повреждение кузова при столкновениях, недолговечность втулки выходного вала шуруповерта под действием боковой нагрузки, маленький запас
хода, быстрый износ пластиковых колес и др.)
Тактико-технические данные
- Кузов – от педальной машинки.
- Привод – два двигателя от шуруповертов,редуктора от туда-же,но с самодельными стальными
корпусами, в которых выходные валы установлены на 201 подшипниках
- посадка в электромобильчик боковая по типу автомобиля
- Аккумулятор – автомобильный 6СТ60
- Колеса пластиковые – от тележек 3.00 - 4(260х85)
- Рама – стальная труба d-16мм
- Подвеска – зависимая,пружинная
- Тормоз – электрический,двухуровневый(замыканием двигателей через резистор или накоротко)
- Дополнительное оборудование – фары,задние фонари,клаксон,зеркала
- Запас хода(км) – пока не известен (больше30)
- Максимальная скорость (км/ч) – 8
- Число мест (дет.) – 1+1
- Масса без аккумул.(кг) – 18
- Размеры ДхШхВ(мм) – 880х560х570
- База(мм) – 540
- Колея(мм) – 455
- Клиренс(мм) – 100
Электрооборудование электромобиля.
Сначала поставил кнопку от шуруповерта (с увеличенным радиатором), а тормоз просто замыкал движки накоротко.
Управлялось все одной двусторонней педалью плюс тумблер реверса.
В эксплуатации выяснилось,что тормоз слишком резкий (на спусках подтормаживание происходило рывками, блокируя колеса).
Пока оценивал варианты,накрылся плавный пуск. Машиной стало тяжело управлять (при трогании она норовила стать на "козла",а езда с
небольшой скоростью происходила рывками).
В итоге,используя контакты шурупов.кнопки и удвоив контакты тормоза,сделал двухступенчатые "газ" и тормоз, подобрав добавочное сопротивление.
Были сомнения по поводу потерь, но оказалось,что первая скорость используется непродолжительно, да и с таким аккумулятором это не актуально.

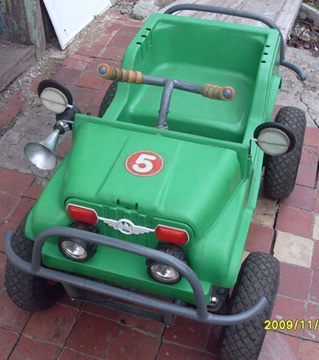

Кузов джипа.
Кузов пластиковый, готовый. Промышленного изготовления (от донора). Закреплен на трубной раме спереди шарнирно на стальной трубчатой оси
(ранее здесь у донора были педали).
Задняя часть специальными выступами,удерживающими кузов от боковых смещений,опирается на аккумулятор,подвешенный между двумя поперечинами
рамы на ремнях,и закреплена от поперечных смещений выступами в фанерном полике, а от продольных - разрезанными резиновыми втулками.

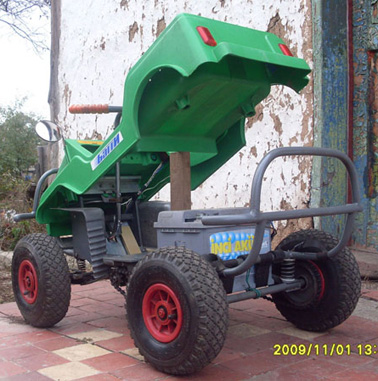

Таким образом кузов может откидываться для обслуживания аккумулятора ,а в "рабочем" положении он фиксируется двумя резинками с крючками.
Рама сварена из разрезанных "больнично-столовых"стульев и детской коляски (передний"кенгурятник"и рычаги задней подвески), используя
готовые закругления. К ней приварены направляющие пружин и кронштейны крепления рычагов подвески и передней части кузова. Кстати, дуги
на бамперах служат не только для защиты кузова но и для обегчения переноски машины. Передний мост сварен из трубок. Так же на нем имеются
кронштейны рычагов и направляющие пружин.
Для просмотра фотографии в отдельном окне, кликните по ней.
Устройство трансмиссии.
|
Приводными двигателями служат два электродвигателя от шуруповерта. Изготовлены стальные корпуса, выходные валы выведены через
два подшипника N 201. Редуктор шуруповерта сохранен.
Вращение передает цепная передача. На барабане колеса установлен венец звездочки. Изготовлен самодельный. Была предложена велосипедная
звездочка, но токарь решил по своему и сделал самодельную звездочку. Хочу предупредить, что изготовление звездочки в условиях токарной
мастерской (если это не заводской токарный цех) дело не простое хотя и использованы токарный и фрезерный станки. Барабаны первоначально были сделаны для механических тормозов, но
позднее от них пришлось отказаться за ненадобностью. Барабаны сварены из добытых по случаю колец и 2мм листа(св. шов снаружи).
В колесах вместо штатных (внутр. d20мм) применены 200 и 201 (внутр. d10 и 12мм) подшипники, установленные в переходных корпусах.
Задние внутренние корпуса имеют проточки для установки барабанов.Две половинки задних корпусов соединены стяжкой из трубки d1/2",
на которой нарезана резьба и из гайки с помощью сварки и "болгарки" сделана "шляпка" спропилом под отвертку.Соответственно в наружном корпусе нарезана резьба, а во внутреннем проточено углубление под "шляпку".
Можно было сделать и по-проще, но старался минимизировать токарные работы.
Применены электрические тормоза. Достаточно эффективные. Стояночного тормоза нет.
И не надо. Это детский электромобильчик. Применяться в любом случае должен под присмотром родителей.
|
Устройство ходовой.
|
В конструкции переднего моста технический интерес представляет узел поворотного кулака.
На фотографии конструкция четко просматривается. На трубах видим резиновые втулки, это ограничители поворота колеса. В них упираются рулевые наконечники.
Ограничители от качания кузова - веревочные, предотвращают выпадание пружин при переносе машины и при значительных качаниях кузова на неровностях дороги.
Реактивных тяг нет. Передний мост закреплен на рычагах качания. Вес джипа не велик, поэтому прочности рычагов достаточно, чтобы не ставить поперечную
реактивную тягу.
Роль направляющего (прим.редактора: рычаги качания) аппарата выполняют две полосы из нержавейки s-1.5мм,жестко закрепленные на раме и на
балке.При сборке выяснилось,что при работе подвески из-за изгиба полос по всей длине,происходит значительное изменение продольного угла
наклона шкворня.Для борьбы с этим увеличил жесткость передней части полосы (~2/3),превратив ее в уголок,плавно сходящий на нет.
Задний маятник сварен из трех трубок,соединительных кронштейнов,направляющих для пружин и осей колес и подвешен на двух стале-фторопластовых
шарнирах.
Рулевой узел элементарный - рычажной. На фотографии хорошо виден, обьяснений не требует. Рулевые наконечники применены готовые,
приобретенные по случаю. Это крепеж шаровых соединений. Аналочные тому как на амортизаторах задних дверей автомобилей.
Подшипниками шкворней служат бронзовые втулки с упорными фланцами.Поворотные кулаки сварены из трех частей,вырезанных из 2-х мм листа.
Как одно целое с ними выполнены рычаги рулевого управления.К средней части,согнутой в виде швеллера,приварена точеная полая ось.
Шкворень выточен вручную из "мебельного"болта со стопорным зубцом,под который в кулаке сделано углубление. В качестве рабочей поверхности
используется безрезьбовая часть d-7мм, ниже которой нарезана резьба М6. Рулевые тяги из трубки d-8мм. Шарниры от газовых подъемников для
мебельных фасадов, открывающихся вверх.
|
|
|
| |
| | |
